抽水蓄能電站沙盤模型

模型尺寸：3000mm*2000mm*2000mm（包含底座）

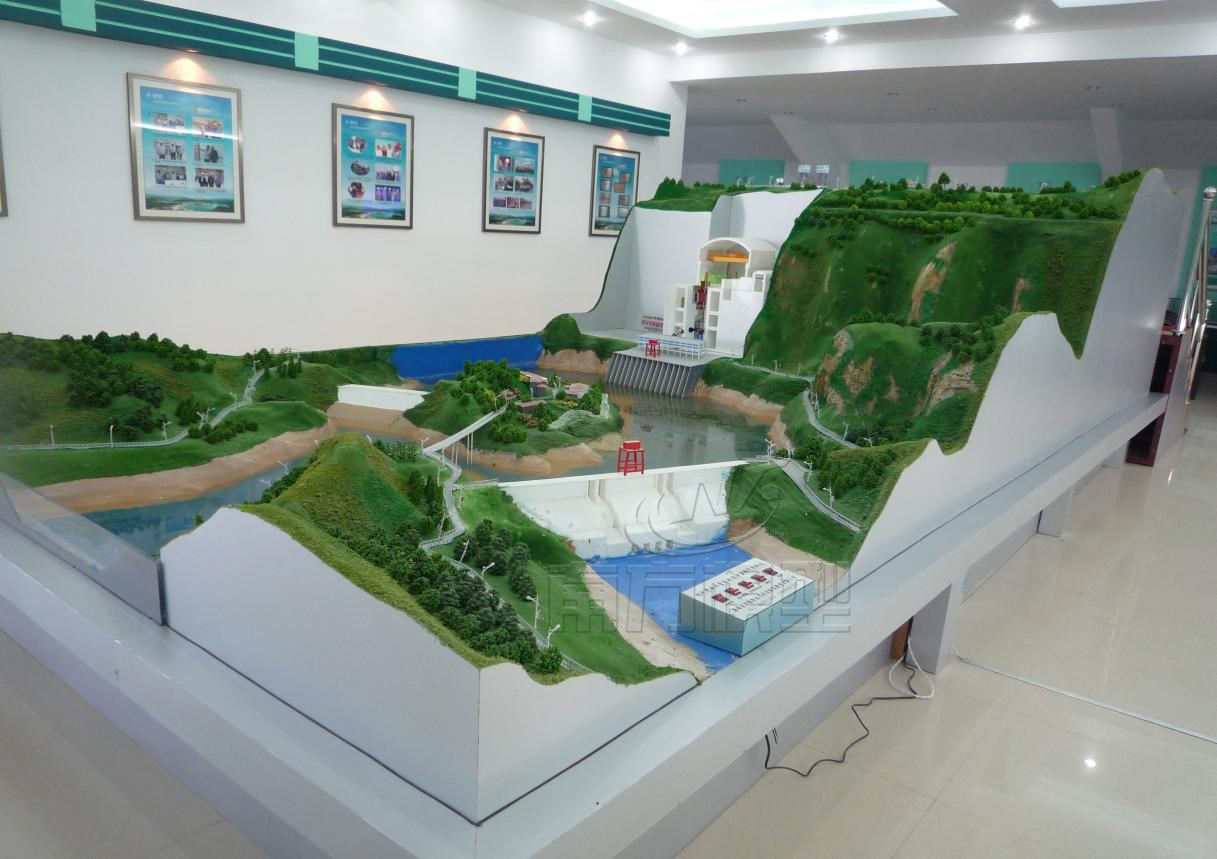

抽水蓄能電站整體布局仿真模擬實訓設備按比例反映出庫區的地形地貌和各種建筑物以及各類設備實物，抽水蓄能電站機組模型采用一臺1/4剖面、機組蝸殼使用透明有機玻璃，進行立體全包圍，能看到內部的水輪機的形狀；模型清楚地表達了廠房的總體結構和水電廠的各部分組成。

抽水蓄能電站模型山體進行剖面后顯示高壓管道系統和電廠機組設備，能立體顯示上池的高壓水管路和尾水到下庫的管路，顯示機組抽水與發電的水流方向。抽水蓄能電站模型顯示機組過水發電以及顯示電流通過IPB母線、變壓器、GIS、架空線路送網變電站，IPB的母線使用LED燈光流動。

抽水蓄能電站模型包括含上水庫、下水庫、電站主廠房、副廠房、主變洞、尾水閘門洞、母線洞、壓力輸水鋼管、中控室、開關站、通風豎井、電纜豎井、施工支洞、上下庫閘門啟閉設備及其設備等，色彩配置與原物相符；將整個山形、山體、庫區、地面開關站、雷達站、招待所、辦公大樓、中控室，地形按實際布局做出。地下廠房將山體局部剖開，能看到地下廠房內聲光流動演示狀態。正面向?qū)⑸襟w做成全剖面形式。這樣可清楚看到，上水庫、下水庫、輸水系統、地下廠房。

抽水蓄能電站模型

二、非補燃壓縮空氣儲能電站模型

壓縮空氣蓄能是利用電力系統負荷低谷時的剩余電量，由電動機帶動空氣壓縮機，將空氣壓入作為儲氣室的密閉大容量地下空間，即將不可儲存的電能轉化成可儲存的壓縮空氣的氣壓勢能并儲存于貯氣室中。當系統發電量不足時，將壓縮空氣經換熱器與油或天然氣混合燃燒，導入燃?xì)廨啓C(jī)做功發電，滿足電力系統調峰需要。壓氣機、電動機、貯氣室等組成的蓄能子系統將電站低谷的低價電能通過壓縮空氣儲存在巖穴、廢棄礦井等貯氣室中，蓄能時通過聯軸器將電動發電機和壓氣機耦合，與燃?xì)廨啓C(jī)解耦合。電力系統高峰負荷時，利用壓縮空氣燃燒驅動燃氣輪機發電，燃?xì)廨啓C(jī)、燃燒室以及加熱器等發電子系統，發電時電動發電機與燃?xì)廨啓C(jī)耦合，與壓氣機解耦合。

模型尺寸：3000mm*1500mm*1400mm

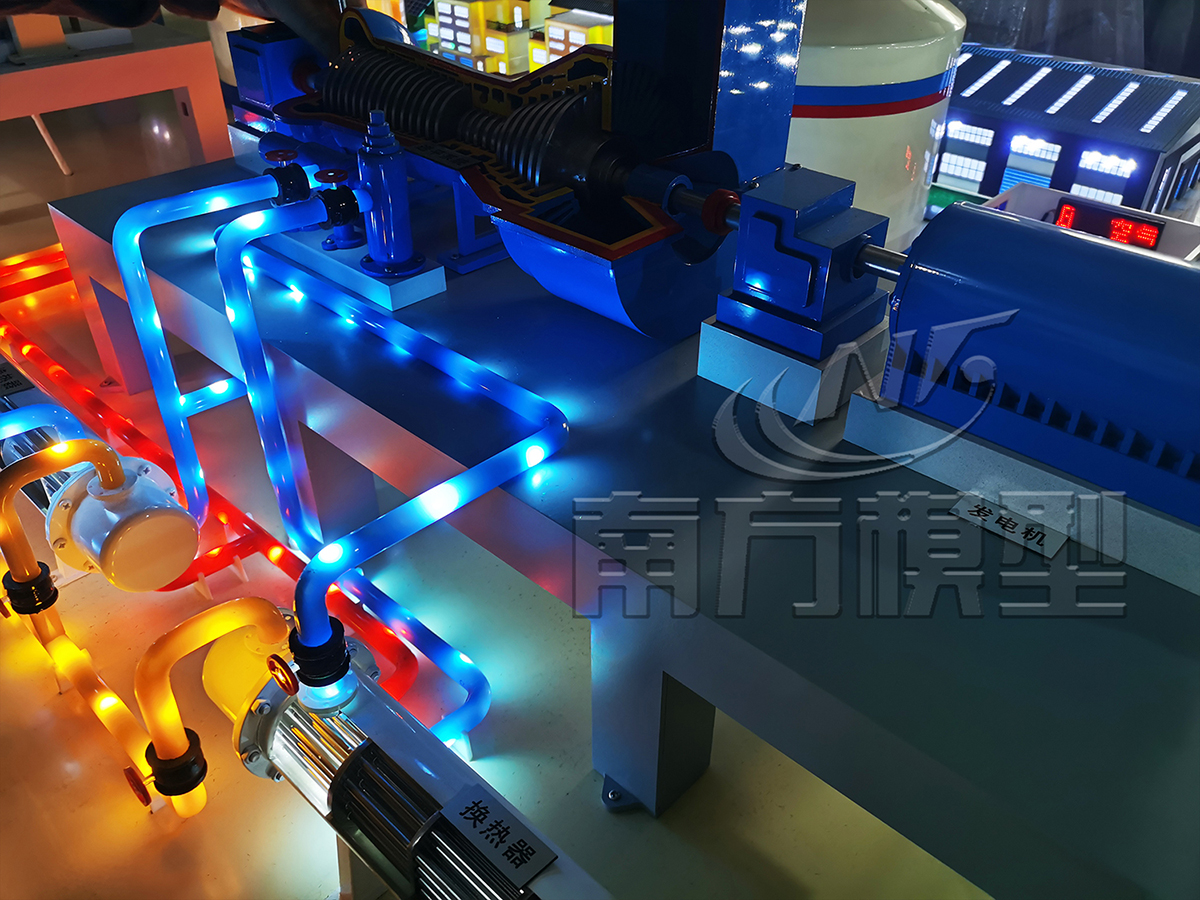

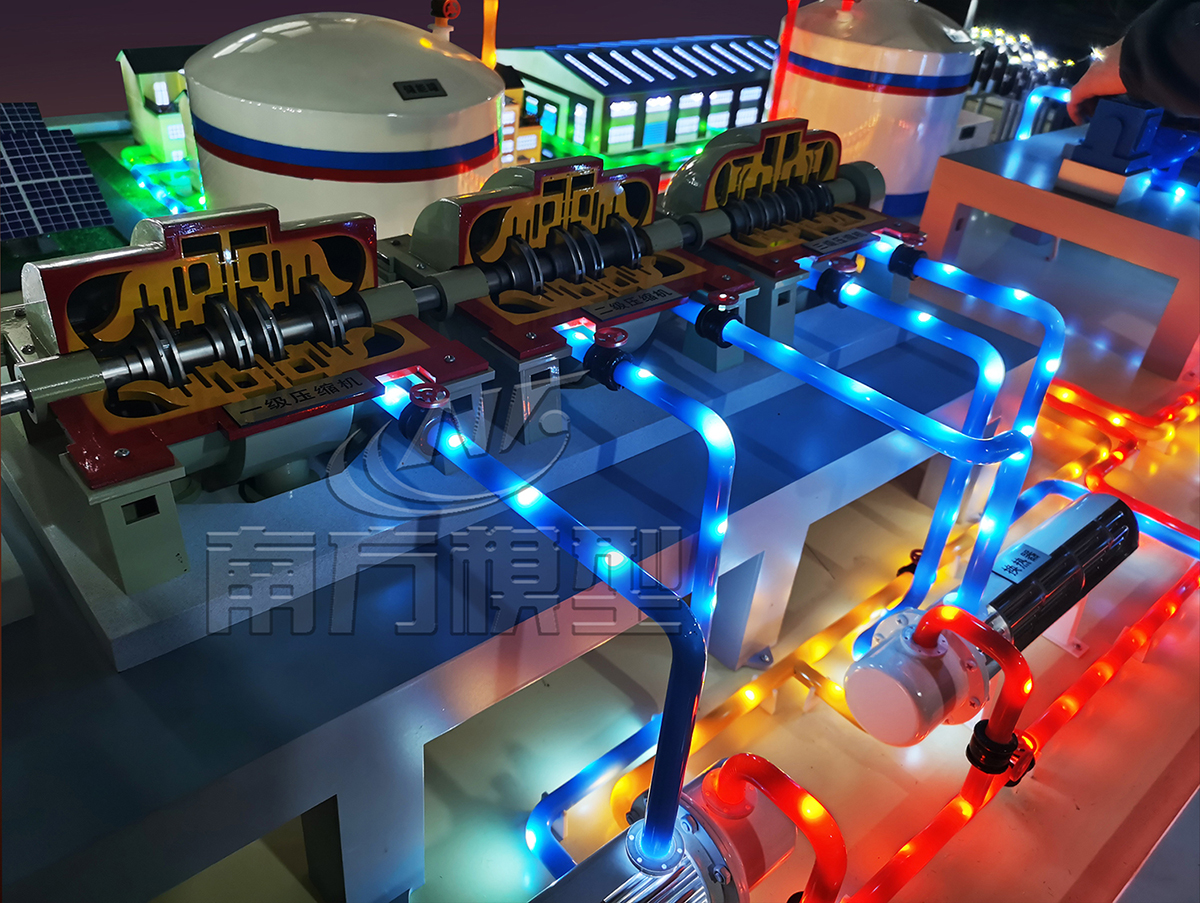

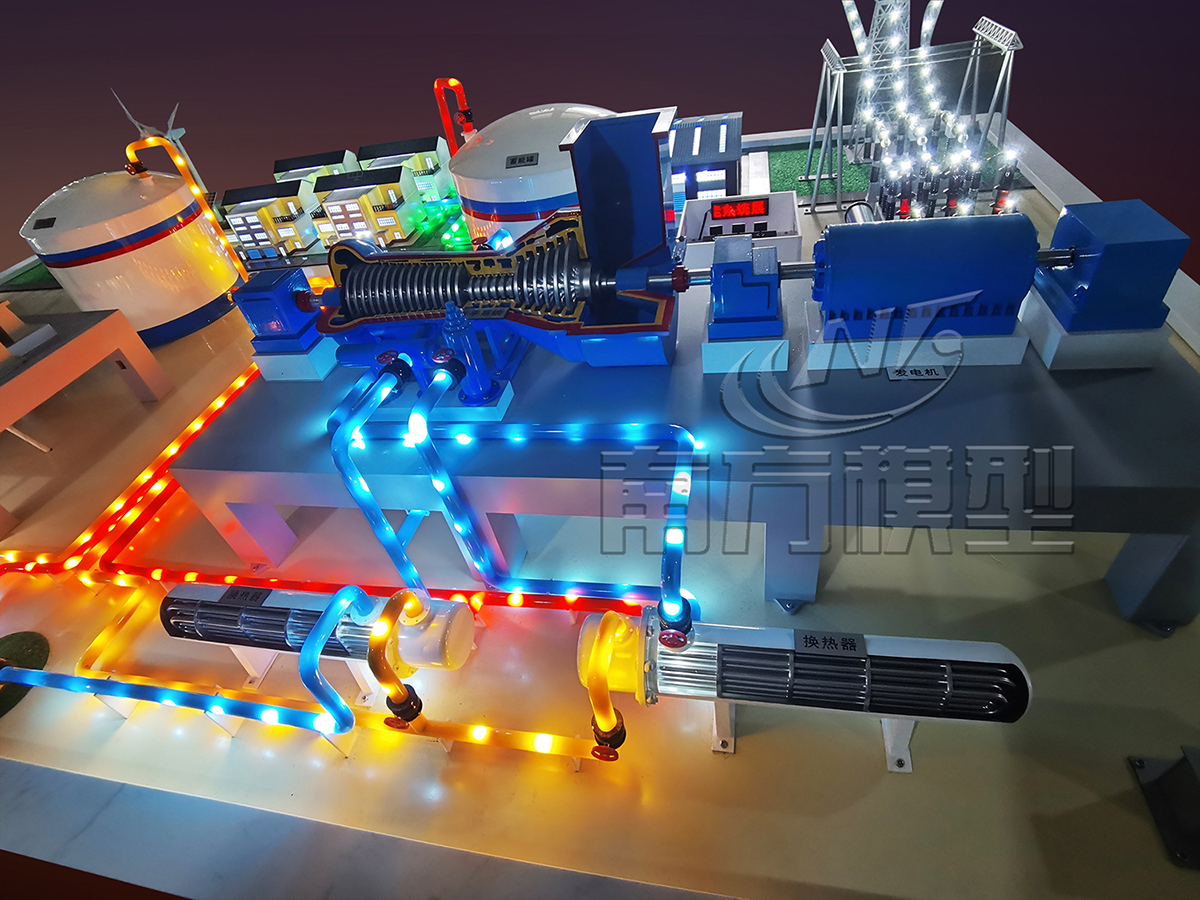

壓縮空氣儲能電站整體布局為前方一臺膨脹機（1/4剖面）帶發電機和一臺壓縮機（1/4剖面）帶電動機聯軸；四個換熱器（1/4剖面）放置在壓縮機和膨脹機下方；中間放置一個高溫儲液罐，一個低溫儲液罐；上方有風力發電區，光伏發電區連接電網鐵塔進入壓縮機；膨脹機進入升壓站并入電網。LED流水燈光演示整個儲能過程和發電過程。

壓縮空氣儲能電站模型

三、飛輪儲能模型

飛輪儲能是指利用電動機帶動飛輪高速旋轉，在需要的時候再用飛輪帶動發電機發電的儲能方式。技術特點是高功率密度、長壽命。

飛輪本體是飛輪儲能系統中的核心部件，作用是力求提高轉子的極限角速度，減輕轉子重量，****限度地增加飛輪儲能系統的儲能量，多采用碳素纖維材料制作。

模型尺寸3000mm*1500mm*1400mm

飛輪儲能系統布局為4組飛輪儲能單元（1/4剖面）LED燈光流入儲能交流器，進入并網箱式變電站并入電網。LED流水燈光演示整個儲能過程和發電過程。
